Автоматизация Элеватора - Автоматический пробоотборник для отбора зерновой пробы

Начало всех начал — отбор проб продукции из машины на визировке. Сотрудники лаборатории отбирают пробы с автотранспорта согласно ГОСТу, количество проб зависит от длины кузова.
Лаборатория должна оперативно определять качественные показатели зерна. Ведь известно, что качество зерна диктует цену. Машина не выгружается, пока анализы не будут проведены и именно тут принимается решение, куда зерно будут выгружать. Поэтому лаборатория должна сработать быстро и результативно. Первым шагом для этого является автоматизация процесса отбора пробы и доставка ее в лабораторию. Новым моделям автоматических гироскопических пробоотборников зерна BASTAK 10000 доступны любые закоулки кузова, прицепа или железнодорожного вагона для перевозки зерновых. Выборка зерна получается более репрезентативной. Отбор пробы и доставка ее в лабораторию автоматизируется и занимает до 30-40 секунд.

Работа с автоматическим пробоотборником для зерна

Элеватор без очереди - это реально

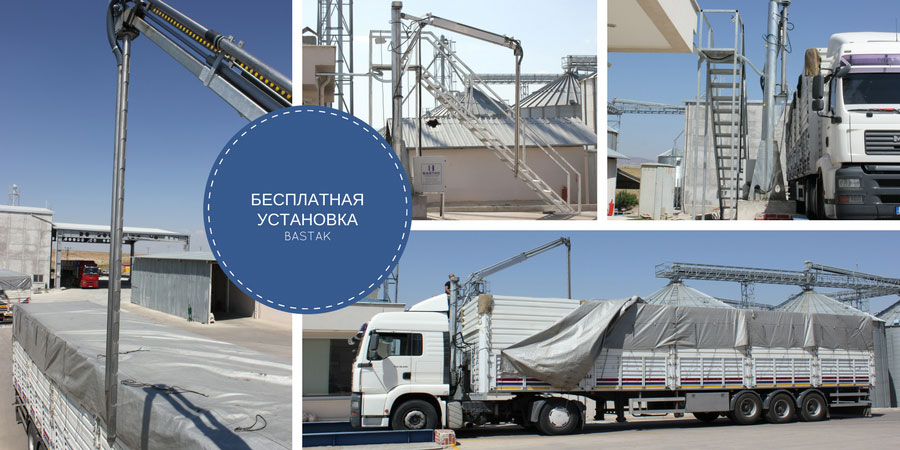

Если у элеватора несколько точек приемки, это позволяет принимать машины гораздо быстрее - именно для этого предназначено специализированное оборудование. Телескопическая выдвижная горизонтальная часть длиной 2,40м, с зондом, выдвигается на длину до 4,00 м и поворачивается в горизонтальной плоскости на угол до 240°. Высота - 4 метра!

;

Автоматический пробоотборник BASTAK 10000 позволяет автоматизировать процесс отбора проб зерна из грузового автотранспорта, контейнеров для транспортировки насыпных грузов и других емкостей.









Скорость работы автоматического пробоотборника для зерна Bastak 10000 вы можете оценить на видео



Управление может осуществляться оператором, находящимся непосредственно на приемке, либо напрямую из лаборатории.

✓ Специальный джойстик пробоотборника позволяет с легкостью управлять дистанционным зерновым щупом и доставать до самых крайних углов кузова даже самой хрупкой лаборантке.

✓ Мощный гидравлический насос выдвигает зонд на длину до 4 метров и поворачивает на 240 градусов.

✓ Камеры наблюдения, устанавливаемые на автоматическом пробоотборнике зерна BASTAK 10000 выводят изображение на компьютер в лаборатории, что позволяет следить за методом отбора пробы зерновых из кузова, а так же возможно неприятных ситуаций в следствии недобросовестной визировки контейнера.

✓ Специальный пульт дистанционного управления и автоматическая доставка образцов позволяют осуществлять сотрудникам репрезентативный отбор проб не выходя из лаборатории сразу из нескольких точек приемки расположенных в пределах 8 м друг от друга.

✓ При погружении зонда в насыпь зерно поступает в зонд и подается по трубе в приемный бункер, устанавливаемый в лаборатории.

✓ Благодаря дополнительному воздушному насосу, лаборатория получает чистый образец зерна с минимумом сора, что позволяет сразу передать его на исследование в лабораторию.

И в ручном, и в автоматическом отборе проб есть свои преимущества. В ГОСТе указан ручной отбор пробы. Автоматический — исключает человеческий фактор, поэтому некоторые предприятия отбирают пробы зерна только с помощью автоматических пробоотборников.

Работа с ручным щупом для зерна

Основа конструкции копьевидного пробоотборника для зерна– полая трубка, внутри которой размещена другая, тоже полая, меньшего размера.
В каждой из труб сделаны вырезы. При вращении внутренней трубки вырезы могут совпадать.
В этом и заключен секрет отбора проб зерна. Перед погружением, трубки совмещаются таким, образом, чтобы приемник образцов зерна был открыт – вырезы совпадают.
Щуп для зерна помещается на глубину, которая может достигать почти 2-х метров, зерновая проба засыпается внутрь, еще одно вращение и можно доставать пробоотборник, пересыпать в емкость для зерна и передавать для исследования. Таких манипуляций можно провести десятки за один день как в пределах одного зернохранилища, так и на значительном удалении, чему способствует незначительный вес. Чтобы сберечь силы и уменьшить мышечные усилия, щуп зерновой оснащен двумя поперечными рукоятками. В продаже также представлен усиленный пробоотборник зерновой с 4-мя ручками. Щуп зерновой не требует особого ухода. Главное не изгибать его, не содержать во влажных местах и щуп для зерна прослужит долгие годы.

Ручной отбор проб с помощью удлиненных щупов является самым простым и дешевым способом. В силу того что зерно достаточно плотное, необходимо приложить не малую силу чтобы ввести щуп на достаточную глубину. Здесь особенно заметен человеческий фактор. Неправильное обращение с пробоотборником приводит к его поломке, в результате чего непригодные щупы для зерна складируются, а предприятия закупают новые десятками как расходный материал.
Выходом может стать приобретение усиленных пластиковых или металлических наконечников  диаметром 35 или 50 мм.
Также облегчат работу и помогут избежать поломки  сменные металлические ручки !

При внедрении щупа, часто бывает что половина уже в зерне, но дальше он не в какую не продвигается. Ошибкой будет начать расшатывать зерновой щуп - это приведет к его поломке, а необходимо прокручивать (специальные пластиковые наконечники способствуют его внедрению), либо воспользоваться универсальными сменными усиленными ручками, устанавливаемыми в верхней части и позволяющими легко внедрять и изымать его даже из очень плотной зерновой насыпи.
