Как калибровать рефрактометр

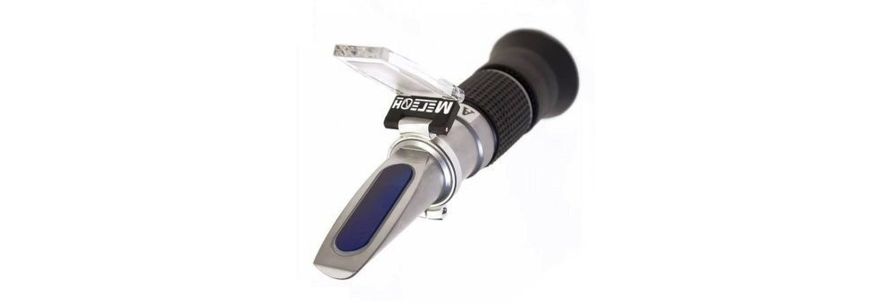

С помощью простого, надежного и недорогого ручного оптического прибора, такого как рефрактометр, можно буквально за минуту, измерить довольно точно и получить результат сразу в %, содержание растворенных в жидкости веществ. Это может быть сахар, спирт, соль, кислота и множество других компонентов.

Но как и другие устройства, рефрактометры требуют периодической калибровки с помощью эталона, чтобы при замерах была достигнута паспортная точность и результат был соизмерим с данными химического анализа, полученного на лабораторном оборудовании.

В отличие например от анализаторов зерна, для которых требуется как минимум 3-5 стандартных образцов, причем для каждой культуры, чтобы построить калибровочную кривую или PH-метров, рефрактометры калибруются по одной точке, чтобы световые лучи, несущие информацию о концентрации тестируемого раствора, занимали строго заданную позицию на измерительной шкале.

Как калибровать рефрактометр

Перед использованием, инструмент необходимо правильно откалибровать. Некоторые разновидности рефрактометров требуют для калибровки специальную жидкость (например масло), другие могут быть откалиброваны с помощью дистиллированной воды, полученной например на лабораторном дистилляторе.

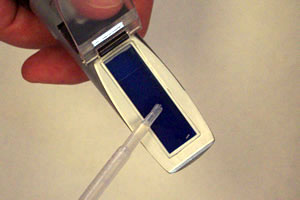

1. Начните процедуру, подняв пластинку для освещения дневным светом и помещая 2-3 капли дистиллированной воды на призме.
   Закройте пластинку так, чтобы вода распространилась по полной поверхности призмы без воздушных пузырьков и сухих мест.



   Подождите примерно 30 секунд прежде, чем Вы приступите к следующему шагу. Это позволит образцу адаптироваться к температуре окружающей среды.

2.

   Направьте рефрактометр в сторону естественного дневного освещения и посмотрите в окуляр.

   Вы увидете круглую область (поле) с центром внизу.

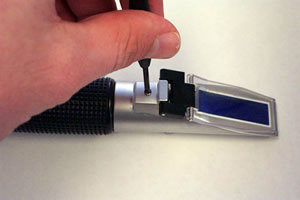

   Подкрутите калибровочный винт отверткой (входит в комплект) до тех пор, пока граница между верхней синей областью и нижней белой областью не встретятся точно в нулевой отметке.

3.

   Как только оптический рефрактометр будет должным образом калиброван - он готов к использованию.
   Аккуратно очистите инструмент (особенно пластинку и призму) с использованием мягкой ткани, затем капните 2-3 капли образца на призму.

4. Закройте пластинку для дневного света.
   Следующий рисунок иллюстрирует то, что вы можете видеть в окуляре без любого образца.
   Заметьте, что вся шкала окрашена синим.
   При просмотре убедитесь, что вы используете естественный дневной свет. Вы не должны снимать показания в присутствии флуоресцентного света.

5.


   Это то, что вы видите после завершения процесса калибровки. Заметьте, что при правильной калибровке рефрактометра граница синей и белой шкалы должна находиться строго на нулевой отметке при использовании дистиллированной воды как образец.





   В следующем примере показана шкала при измерении сока винограда.

   Вы можете видеть, что прибор показывает 23 % Brix, наиболее подходящее время для изготовления вина!
   После окончания измерения убедитесь, что вы почистили и высушили все оптические элементы.

Обслуживание рефрактометра

Точное измерение зависит от осторожной и правильной калибровки.
Напоминанием, что различие между окружающей температурой и температурой образца снижают точность показаний.
Не забудьте подождать примерно 30 секунд перед снятием показаний.

• Не погружайте измерительный прибор в воду и не допускайте попадания воды вовнутрь.
• Не измеряйте жесткие или коррозийные химикаты, потому что они могут повредить покрытие призмы.
• Выполняйте очистку между каждым измерением, используя мягкую ткань.
• Ручные рефрактометры имеют стеклянные элементы, поэтому требуют осторожного обращения и хранения. При аккуратном использовании и правильном использовании, прибор обеспечит надежную работу в течение многих лет.
• Температура воздуха при калибровке должна быть 20° C. Однако, много современных моделей выпускаются с ATC (автоматическая температурная компенсация), так что вы можете не волноваться относительно температуры воздуха при калибровке и относительно температуры образца.
