Влагомер зерна wile 200 измерит влажность, натуру + температуру !

Диэлькометрические портативные или стационарные влагомеры зерна требуют точного дозирования количества исследуемого материала, помещаемого в измерительную емкость.
Если не досыпать или наоборот “пересыпать”, разница в объеме может сказаться на итоговом значении влажности.

Переносной-лабораторный измеритель влажности 18 видов зерна и бобовых wile 200 снабжен запатентованной системой выравнивания образцов, может определять натуру и подходит благодаря конструктивным особенностям как для полевых измерений, так и лаборатории.
По принципу измерения напоминает влагомеры для зерна Wile 55, Wile 65, но обладает расширенным функционалом



Это прибор двойного применения: может разместится как на лабораторном столе, так и может применяться для оперативного измерения влажности в элеваторе или на бескрайних фермерских полях Украины.
Этому способствует конструкция – удерживается и переносится за рукоятку. Основное требование - ровная, горизонтальная поверхность.

Метод измерения – диэлькометрический.

Устройство содержит емкость - измерительную камеру, которую можно представить как две обкладки конденсатора, между ними помещается диэлектрик – проба зерновой, бобовой или масличной культуры. Поскольку конденсатор не пропускает постоянный ток, “просвечивание” образца производится высокочастотным полем. Характеристики сигнала зависят от влажности.

От засыпки образца до % на дисплее проходит на больше 1 минуты.

1. Дозирование пробы
2. Выбор калибровок
3. Все дело в натуре
4. Измеряй и усредняй
5. Размол не нужен !
6. + температура

Комбинированный влагомер зерна для фермера Wile-200

Wile 200 имеет следующие особенности:

• дополнительную емкость вокруг измерительной камеры;
• перемещающуюся скобу.

После того, как образец засыпается в емкость, перемещаем вручную скобу и выравниваем верхний слой. "Лишнее" убирается.

Таким образом при каждом тесте для выбранной культуры зерна будет один и тот же объем, а значит емкость условного “конденсатора” определяется только влажностью.
Если не выравнивать слой или делать это вручную, как в предыдущих моделях влагомеров, объем зерна может меняться – пусть даже всего на 1-2%. Эти проценты могут оказать решающее значение на принятие ошибочных организационных решений (например сбор урожая или закладка на хранение), что требует финансовых, энергетических, кадровых ресурсов.



Предположим, что при влажности больше 15 %, включается оборудование для вентилирования и сушки.

Соответственно увеличиваются затраты на электроэнергию, увеличивается себестоимость, снижается конкурентоспособность.






А значит нужно или:

• повышать стоимость, но она ограничена средневзвешенной рыночной ценой;
• уменьшать прибыль, а значит меньше заработать на каждой партии.

Поэтому если на дисплее показывается 14,5 или 15 %, каждая десятая доля процента буквально на “вес золота”. Достоверность превыше всего.



Диэлектрическая постоянная массы пшеницы, овса, или подсолнечника различаются. Если через засыпанный образец пропускать переменный ток с одними и теми же характеристиками без учета разновидности культуры, результату доверять нельзя.


✓ Например калибровки на десятки видов дерева имеет влагомер древесины.
✓ Пирометр, если не снабжен опцией подстройки коэффициента эмиссии, не сможет подстроиться под отражательную способность материалов и будет "грешить" при улавливании инфракрасного излучения.

Нужен “персональный” поход. Для каждого вида зерна – своя калибровка.

Если засыпана пшеница, значит выбираем клавишами калибровку именно на нее.

Но есть одна особенность.

Для чего выводятся новые сорта зерновых культур ?
Повысить морозоустойчивость, сопротивляемость к высокой температуре, засухе, воздействию микроорганизмов и т.д.

Это хорошо.

Но измерители, приходящие с завода к заказчику, настроены на усредненное значение влажности, полученное по результатам тестов десятков и сотен проб. На основе множества исследований выводятся калибровочные зависимости и записываются в память влагомера зерна Wile 200. Это и есть калибровки.
Но обновленные селекционные сорта могут “спутать все карты”.



Если засыпать в измерительную емкость пшеницу одного сорта, получим 14,2 %, а потом другого сорта, на дисплее отобразится 14,8 %. Даже если начальная влажность у них одинакова.

Где истина ?

Необходима индивидуальная подстройка.

Для этого вводятся так называемые поправочные коэффициенты на зерно.

Допустим прибор показывает 12,1%, а истинное значение 13,6%. Тогда вводим поправку со знаком - 1,5%.

Даже в быту мы тоже сталкиваемся в некотором роде с корректировкой калибровок.
При настройке телевизора или радиоприемника на волну, если частота собьется хотя бы на несколько КГц, услышим шум. Не точная настройка. Поэтому мы вручную “докручиваем” до идеального звука или изображения.
Такой же “измерительный шум“ влагомера будет в виде роста погрешности, если Wile-200 не перенастроить на новый сорт зерна.
Мы привели пример, когда необходимо ввести поправку в 1,5 %.



А как узнать какое истинное значение ?
Что служит базисом или эталоном ?

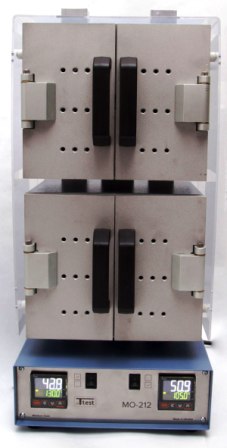

Для этих целей понадобится сушильный шкаф и лабораторные весы.

Термогравиметрический метод – путем высушивания и измерения разницы веса за счет высокотемпературного безвоживания это эталон, истина в последней инстанции.

Другой вопрос, что тяжелое, мощное, требующее подключения к электросети воздушно-тепловое оборудование с собой в поле не возьмешь, это инструментарий для лаборатории.


Но есть другой путь настройки влагомера, даже без проведения лабораторного анализа зерна, если купить набор стандартных образцов. Открыл пакет с заранее измеренным показателем влажности, сравнил с тем, что выдает прибор и ввел в память поправку, которая будет прибавляться или отниматься при каждо последующем замере. Быстро и удобно. Тем более, что те же референтные образцы могут использоваться и для калибровки инфракрасных анализаторов зерна и продуктов.



Предположим на элеватор свезли 10 000 тонн зерна. В морской порт для загрузки судов необходимо доставить все зерно автомобильным транспортом. Сколько нужно зерновозов и с каким объемом кузова ?
От решения задачи зависят на самом деле многотысячные затраты, связанные с:

• выбором грузовика по тоннажу;
• расходом топливом;
• числом “ходок” большегрузов;
• временем на аренду автотранспорта;
• зарплатой водителям и т.д.

А если проще сформулировать задачу – как пересчитать массу зерна (в г, кг, тоннах) в единицы объема (мл, л, м³ и т.д.) ?



Первое, что приходит на ум – засыпать зерно в литровую банку, высыпать, взвесить. Это и будет натура зерна в объеме 1 литр. На этой основе и построены литровые пурки - механические измерители натуры.
Но можно воспользоваться тем, что внутри влагонатуромера WILE-200 встроены весы, которые позволяют косвенным образом рассчитать насыпную плотность (это альтернативное название натуры) и тоже показать на экране.



Поля далеко не всегда представляют собой идеально ровную поверхность. Присутствуют и холмы и впадины. Рядом может быть лесопосадка, создающая тень, а значит влага после дождя в земле задержится дольше, что легко проверить влагомером для почвы. Другая часть колосков пшеницы или головок подсолнечника целый день “жарится” на солнце.
Для получения объективной картины из каждой партии необходимо выполнить несколько измерений и усреднить показания.

Вручную ничего делать не нужно.

Wile 200 не только автоматически подсчитывает среднее арифметическое, но позволяет задать какое количество измерений нужно усреднить – 3, 6 или даже 9.



Европейский тренд – исследование влажности цельного зерна. На это рассчитаны все больше влагомеров для зерна. Причина в том, что при измельчении лабораторной мельницей, велик риск потери исходного значения влажности (влага активно испаряется).
С wile 200 ничего измельчать и дробить не надо. Исходная влажность будет сохранена.
Все что нужно сделать это визуально посмотреть, чтобы не было соломы, мусора, насекомых, поврежденных зерновок. Засыпаем и измеряем.



В нижней части измерительной емкости, можно заметить терморезистор, выполняющий 2 функции:

1. Температурная компенсация. Поскольку сопротивление любого продукта зависит от температуры, автоматический учет позволяет компенсировать влияние нагрева образца.
2. Измерение температуры. Помимо влажности и натуры, отображается и текущая температура зерна.
